CNC-Stanzen — Stanzen und Lasern in einem Arbeitsgang

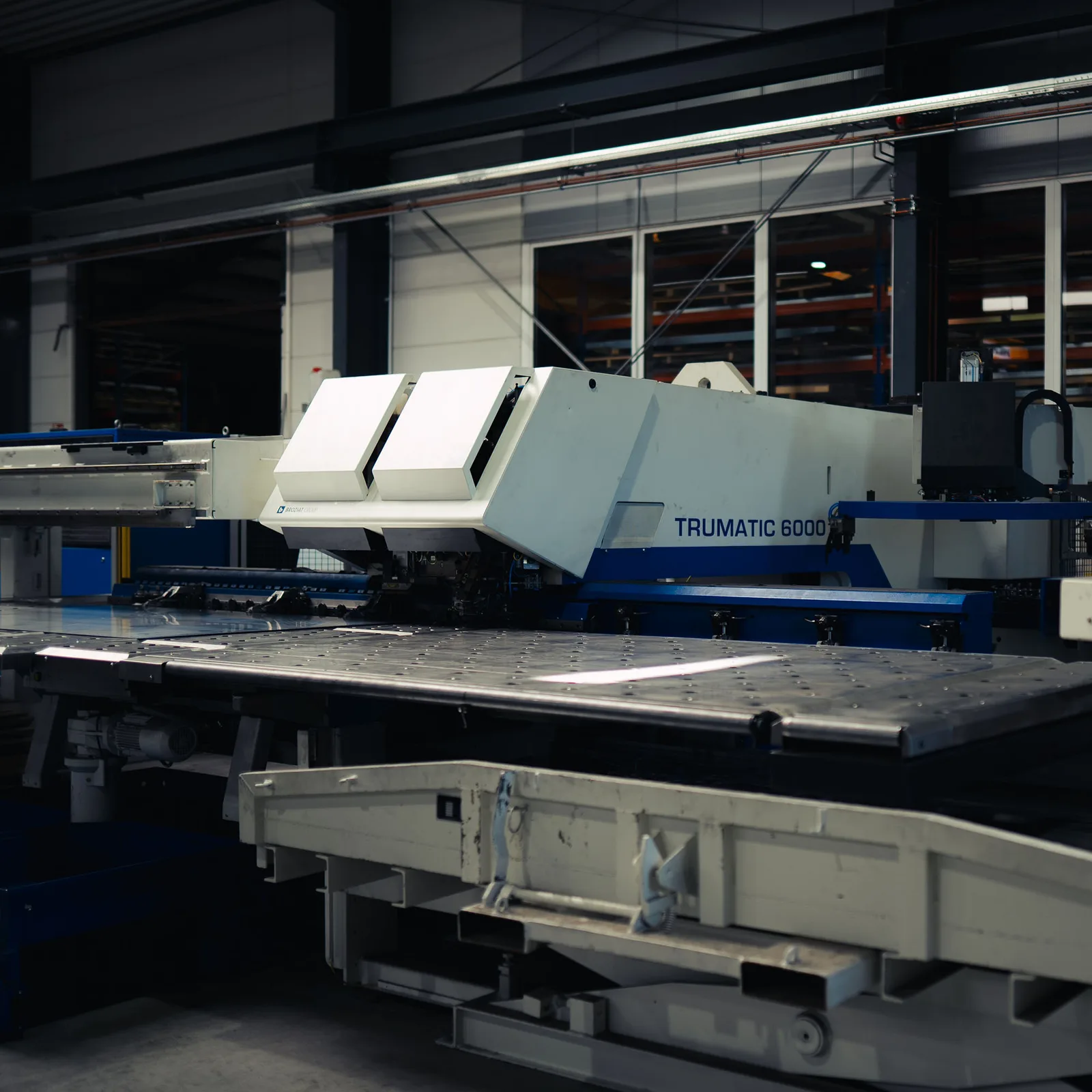

Unsere Trumpf TruMatic 6000 vereint Stanzen und Laserschneiden in einer Maschine. Sie bearbeitet Bleche bis 3.000 × 1.500 mm mit einer Stanzkraft von 220 kN und einer Laserleistung bis 3.200 Watt, bei Stahl bis 8 mm Materialstärke. Der automatische Werkzeugwechsler fasst bis zu 18 Stanzwerkzeuge.
Warum eine Kombimaschine den Unterschied macht
Viele Blechteile bestehen aus zwei Sorten von Geometrien: wiederkehrenden Standardformen — runde Löcher, Langlöcher, Sicken, Durchzüge — und individuellen Außenkonturen. Für die Standardformen ist Stanzen unschlagbar schnell, weil ein Werkzeug in einem Hub arbeitet, wo der Laser eine Kontur abfahren müsste. Für die frei geformte Außenkontur wiederum ist der Laser das Mittel der Wahl.
Auf getrennten Maschinen bedeutet das: zweimal aufspannen, zweimal ausrichten, zweimal Rüstzeit — und ein Positionierfehler zwischen beiden Schritten. Die TruMatic 6000 macht beides in einer Aufspannung. Das Ergebnis ist nicht nur schneller, sondern auch maßhaltiger, weil die Bezugskante nie wechselt.
| Parameter | Wert |
|---|---|
| Maschine | Trumpf TruMatic 6000 |
| Stanzkraft | 220 kN |
| Laserleistung | bis 3.200 W |
| Max. Blechformat | 3.000 × 1.500 mm |
| Materialstärke Stahl | bis 8 mm |
| Werkzeugwechsler | bis zu 18 Stanzwerkzeuge |
| Genauigkeit | ±0,1 mm |
| Sortierung | integriertes Sortiersystem |
Was wir stanzen
- Lochbilder und Lochbleche in Serie
- Sicken und Versteifungen zur Erhöhung der Bauteilsteifigkeit
- Durchzüge und Gewindeansätze für nachfolgende Verschraubungen
- Kiemen und Lüftungsausschnitte für Gehäuse
- Kombinierte Bauteile mit gestanzten Innengeometrien und lasergeschnittener Außenkontur
Umformende Werkzeuge erzeugen dabei Geometrien, die sich mit dem Laser gar nicht herstellen ließen — eine Sicke oder ein Durchzug entsteht durch Umformen, nicht durch Materialabtrag.
Wann Stanzen, wann Lasern?
| Kriterium | Stanzen | Laserschneiden |
|---|---|---|
| Wiederkehrende Standardformen | ✔ deutlich schneller | langsamer |
| Freie, komplexe Konturen | Werkzeug nötig | ✔ ohne Werkzeug |
| Umformungen (Sicken, Durchzüge) | ✔ möglich | nicht möglich |
| Materialstärke | bis 8 mm | bis 25 mm |
| Kleinstserien und Einzelteile | Werkzeugkosten | ✔ wirtschaftlich |
| Große Serien mit Standardlochbild | ✔ günstiger | teurer |
Sie müssen sich nicht entscheiden: Wir wählen das Verfahren bei jedem Auftrag so, dass es für Ihre Stückzahl und Geometrie das wirtschaftlichste ist — und kombinieren beides, wo es sinnvoll ist.
Häufige Fragen zum Stanzen
Welche Materialstärken können Sie stanzen?
Wir stanzen Bleche bis 8 mm Materialstärke bei Stahl. Die genaue Grenze hängt vom Werkstoff ab — bei Edelstahl liegt sie aufgrund der höheren Festigkeit niedriger, bei Aluminium höher. Für dickere Materialien nutzen wir das Laserschneiden mit bis zu 25 mm.
Welche Materialien können gestanzt werden?
Wir stanzen Stahl, Edelstahl, Aluminium und weitere Metalle. Die Werkzeugauswahl und die zulässige Materialstärke richten sich nach der Festigkeit des Werkstoffs.
Wie genau ist das Stanzen bei komplexen Formen?
Wir stanzen mit einer Genauigkeit von ±0,1 mm. Weil die TruMatic 6000 Stanzen und Laserschneiden in einer Aufspannung erledigt, entfallen Positionierfehler, die beim Wechsel zwischen zwei Maschinen entstehen würden.
Brauche ich ein eigenes Stanzwerkzeug?
In den meisten Fällen nicht. Unser Werkzeugwechsler fasst bis zu 18 Werkzeuge, mit denen sich die gängigen Geometrien abbilden lassen. Für Sonderformen können individuelle Stanzwerkzeuge angefertigt werden — ob sich das rechnet, hängt von Ihrer Stückzahl ab und klären wir vorab mit Ihnen.
Ab welcher Stückzahl lohnt sich Stanzen?
Solange Standardwerkzeuge aus unserem Wechsler ausreichen, lohnt sich Stanzen bereits bei kleinen Stückzahlen, weil keine Werkzeugkosten anfallen. Erfordert Ihr Bauteil ein Sonderwerkzeug, wird es meist erst ab mehreren tausend Stück wirtschaftlicher als das Laserschneiden.
Was passiert nach dem Stanzen?
Wir entgraten, kanten, schweißen und montieren im eigenen Haus. Auf Wunsch erhalten Sie das einbaufertige Bauteil oder die komplette Baugruppe statt einzelner Stanzteile.
